제품안내 PRODUCTS

연 혁

milestone

  • 1977.현대정공(주)설립 및 소형 No1라인 양산
  • 1986.대형 WHEEL-LINE 및 소형 No2-LINE 준공 및 양산
  • 1998.소형 No3-LINE 준공 및 양산
  • 2000.현대모비스(주) 사명 변경
  • 2007.소형 WHEEL TPMS 밸브 조립라인 설치 및 양산
    소형 WHEEL ISO/TS 16949 품질경영 시스템 인증
  • 2008.도장라인 신규 구축 및 양산
  • 2009.로딩/언로딩 및 자동 포장라인 신규 구축 및 양산
  • 2010.스틸휠 생산 1억 개 달성
  • 2015.서진산업 인수 ▶ 서진산업 울산 공장
  • 2016.고에지 커버 전착도료 적용 → 방청성능 개선
  • 2018.IATF 16940 품질경영시스템 인증
휠의 기능 및 구성 부품

기능 :휠은 안전 및 보안부품으로 타이어와 조립되어 차량을 지지하며, 도로의 마찰을 차량에 전달하고 구동, 제동 및 조향력을 타이어에 전달하여 차량이 주행할 수 있게 한다.

스틸 휠의 구조 및 상대 부품

steel_wheel

주요 생산 품목 : 차종 별

생산 차종 및 공급처

(2019.06.01)

생산 차종 및 공급처
고 객 완성 차종
HMC 울산공장 벨로스터 Veloster 엑센트 Accent 산타페 Santafe 투싼 Tucson
아반떼 Avante i30 i30 스타렉스 Starex 포터II PorterII
아산공장 소나타 Sonata wheel
KMC 화성공장 K3 K3 K5 K5



제품 사양 및 제작 범위



생산 차종 및 공급처
고객 차종 양산품목
(공용)
재질 / 규격 제작 범위 비고
설계 개발 조립 / 도장 보증
HMC 9 14 재질:스틸
지름 :12~17 인치
폭 :3.5~7 인치
O O O O 설계 : 연구소
KMC 2 2(4)
11 16(4)

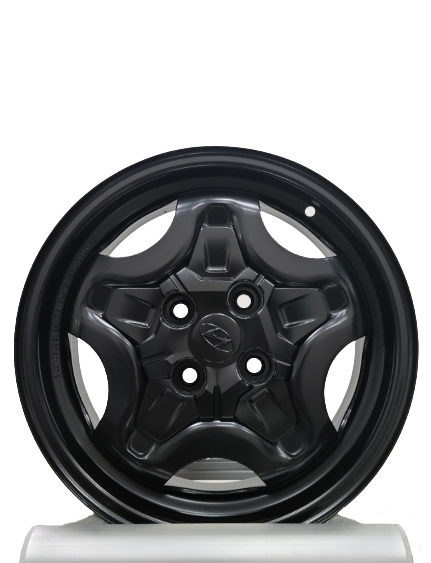

스틸 휠 설계 및 개발 : 스타일드 휠

[부품 정보]

스틸 휠 설계 및 개발 [부품 정보]
품명 디스크 옵셋 타이어
AX CASE01 SPFH590 / 5.0t SPFH590 / 2.3t 46 mm 175 / 50 R15

[경계 조건]

스틸 휠 설계 및 개발 [경계 조건]
Model View

wh_dev

Load 조건
CAE 대상 AX CASE 01
상세 내용 - CFT : 156 kgf·m x 2.0e5
- RFT : 887 kgf x 2.0e6
※ 부품자기인증제도 (CFT 항목 추가)
- 184 kgfㆍm x 6.0e4
- 123 kgfㆍm x 6.0e5

[CAE 결과]

스틸 휠 설계 및 개발 [CAE 결과]
구분 VENT HAT OPAD RIB 판정
CFT ① 20 x 104 수명 1.51e7 3.45e6 무한 2.12e7 OK
지수 1.55 1.35 - 1.60
② 6 x 104 수명 2.29e6 6.10e5 무한 3.12e6 OK
지수 1.50 1.31 - 1.55
③ 60 x 104 수명 무한 1.03e8 무한 무한 OK
지수 - 1.62 - -
스틸 휠 설계 및 개발 [CAE 결과]
구분 용접부 판정
RFT 200 만
회전 ↑
수명 7.38e6 OK
지수 1.54
스틸 휠 설계 및 개발 [CAE 결과]
하중점 변위(mm) ① 20 x 104 ② 6 x 104 ③ 60 x 104
6.224 7.341 4.907
해석 중량 (kg) 8.82
Stiffness (kgf/mm) 1736.53
Steel Wheel Design and Development [CAE Result]
Conclusion
CFT 및 RFT 목표 SPEC 만족
스틸 휠 설계 및 개발
구분 CFT 구분 RFT
VENT HAT OPAD RIB
CASE01
(1,736.53kgf/mm)

wh_des-1

wh_des-2

-

wh_des-3

CASE01

wh_des-4

① 20 x 104 Cycles 1,510 x 104 (1.55) 345 x 104 (1.35) 무한수명 (-) 2,120 x 104 (1.60) MIN
200 x 104
Cycles
738 x 104 (1.54)
② 6 x 104 Cycles 229 x 104 (1.50) 61 x 104 (1.31) 무한수명 (-) 312 x 104 (1.55)
③ 60 x 104 Cycles 무한수명 (-) 10,300 x 104
(1.62)
무한수명 (-) 무한수명 (-)

wh_des-5

스틸 휠 제조공정 흐름도

wh_flow

주요 생산 품목 : 제품별

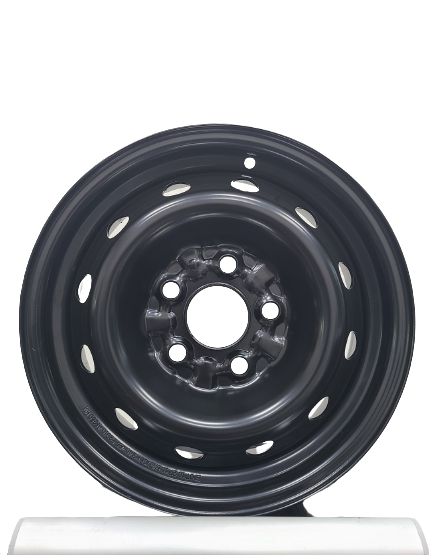

주행 스틸 휠

주행 스틸 휠
사양 차종 품목 고객

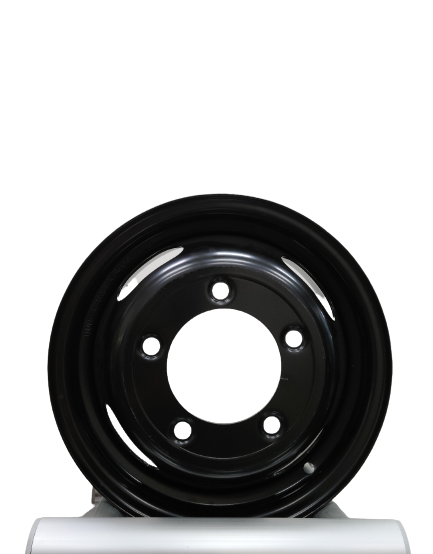

13 inch 포터 II

HMC
14 inch 엑센트 外

HMC

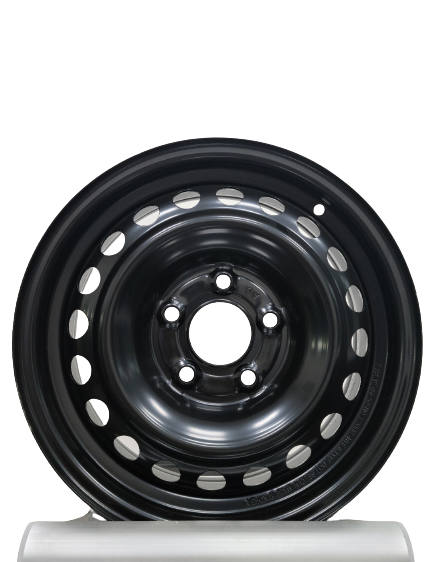

15 inch 아반떼 外

HMC
KMC

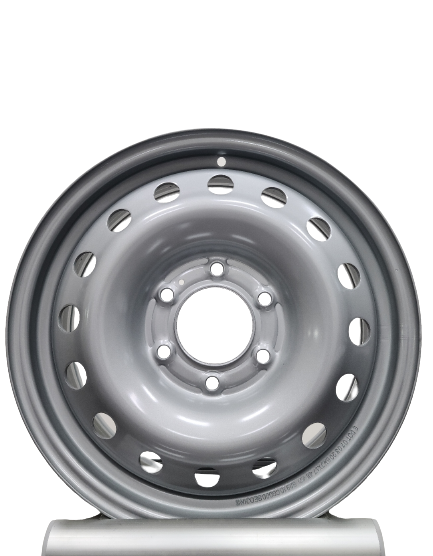

16 inch 스타렉스 外

HMC

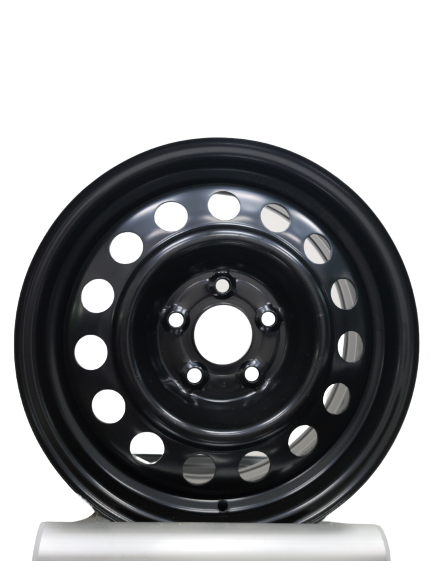

17 inch 투싼

HMC

템포러리 스틸 휠

템포러리 스틸 휠
사양 차종 품목 고객
15 inch 엑센트 外

HMC
KMC
아반떼 外

HMC
KMC
16 inch i30 外

HMC
KMC
17 inch 산타페 外

HMC
KMC
양산 제품 : 16 종
Mass Products : 16 Items
차 종 휠 규격 색상 장착 사양 (mm) 고객 비 고
옵셋 허브 홀 지름 볼트 홀 HMC KMC
지름 P.C.D
1 GRAND STAREX / STAREX 6.5Jx16 SILVER 56 Ø92.3 6 Ø15 Ø139.7
2 GRAND STAREX / STAREX 6.5Jx16 SILVER 56 Ø92.3 6 Ø15 Ø139.7
3 TUCSON 7Jx17 BLACK 48 Ø67 5 Ø15 Ø114.3
4 SONATA / K5 6.5Jx16 BLACK 43 Ø67 5 Ø15 Ø114.3
5 AVANTE / i30 / K3 6Jx15 BLACK 46 Ø67 5 Ø15 Ø114.3
6 i30 6.5Jx16 BLACK 48 Ø67 5 Ø15 Ø114.3
7 K3 6.5Jx16 BLACK 50 Ø67 5 Ø15 Ø114.3
8 ACCENT 5.5Jx14 BLACK 43 Ø54 4 Ø15 Ø100
9 PORTER II (HR12MY EURO-5) 6Jx15 BLACK
SILVER
40 Ø67 5 Ø17.5 Ø120 고상식
10 PORTER II (HR12MY EURO-5) 4Jx13 BLACK 94 Ø112 5 Ø14 Ø150 후륜(복륜)
11 PORTER II (HR12MY EURO-5) 5.5Jx15 BLACK
SILVER
40 Ø67 5 Ø17.5 Ø120 전륜
12 K5 / VELOSTER 4Tx16 BLACK 30 Ø67 5 Ø15 Ø114.3 스페어 용
13 K5 4Tx16 BLACK 30 Ø67 5 Ø15 Ø114.3 스페어 용
14 K5 / i40 4Tx17 BLACK 7 Ø67 5 Ø15 Ø114.3 스페어 용
15 VERACRUZ / SANTAFE 4Tx17 BLACK 30 Ø67 5 Ø15 Ø114.3 스페어 용
16 AVANTE / VELOSTER / i30 / K3 4Tx15 BLACK 30 Ø67 5 Ø15 Ø114.3 스페어 용
A/S 제품 : 30 종
A/S 제품 : 30 종
차 종 휠 규격 색상 장착 사양 (mm) 고 객 비 고
옵셋 허브 홀 지름 볼트 홀 HMC KMC
지름 P.C.D
1 PORTER (RR) 3.5Jx12 SILVER 87 Ø112 5 Ø14 Ø150
2 PORTER (FRT) 5Jx14 SILVER 40 Ø67 5 Ø15 Ø114.3
3 PORTER (FRT) 5Jx14 SILVER 40 Ø67 5 Ø17.5 Ø120
4 PORTER (RR) 4Jx13 BLACK 95 Ø134 6 Ø17.5 Ø170
5 PORTER II (03MY, RR) 4Jx12 SILVER
BLACK
96.5 Ø112 5 Ø14 Ø150
6 LIBERO (FRT) 5.5Jx14 BLACK 40 Ø67 5 Ø17.5 Ø120
7 LIBERO (RR) 4Jx13 BLACK 100 Ø134 6 Ø17.5 Ø170
8 STAREX (97MY) 5.5Jx14 SILVER 40 Ø67 5 Ø15 Ø114.3
9 STAREX (00MY) 5.5Jx14 SILVER 40 Ø67 5 Ø17.5 Ø120
10 PRIDE / VERNA 5.5Jx14 BLACK 46 Ø54 4 Ø15 Ø100
11 AVANTE / i30 5.5Jx15 BLACK 47 Ø67 5 Ø15 Ø114.3
12 AVANTE / i30 6Jx15 BLACK 46 Ø67 5 Ø15 Ø114.3
13 AVANTE 6.5Jx16 BLACK 53 Ø67 5 Ø15 Ø114.3
14 i30 6.5Jx16 BLACK 53 Ø67 5 Ø15 Ø114.3
15 VERNA / CLICK 5Jx14 BLACK 46 Ø54 4 Ø15 Ø100
16 VERNA 5Jx14 BLACK 39 Ø54 4 Ø15 Ø100
17 LOCHE 6.5Jx16 BLACK 46 Ø67 5 Ø15 Ø114.3
18 SONATA 6.5Jx16 BLACK 46 Ø67 5 Ø15 Ø114.3
19 SONATA / K5 6.5Jx16 BLACK 44 Ø67 5 Ø15 Ø114.3
20 i40 7Jx16 BLACK 40 Ø67 5 Ø15 Ø114.3
21 K3 6.5Jx16 BLACK 51 Ø67 5 Ø15 Ø114.3
22 K5 6Jx15 BLACK 41 Ø67 5 Ø15 Ø114.3
23 K5 6.5Jx16 BLACK 41 Ø67 5 Ø15 Ø114.3
24 TUCTON 6.5Jx17 BLACK 48 Ø67 5 Ø15 Ø114.3
25 TUCTON 6.5Jx17 BLACK 51 Ø67 5 Ø15 Ø114.3
26 GRANDEUR 4Tx16 BLACK 46 Ø67 5 Ø15 Ø114.3 스페어 용
27 SONATA 4Tx16 BLACK 30 Ø67 5 Ø15 Ø114.3 스페어 용
28 GENESIS / GRANDEUR / K5 / K7 4Tx17 BLACK 7 Ø67 5 Ø15 Ø114.3 스페어 용
29 TUCSON / SPORTAGE R / i30 4Tx16 BLACK 30 Ø67 5 Ø15 Ø114.3 스페어 용
30 ACCENT 3.5Jx15 BLACK 46 Ø54 4 Ø15 Ø100 스페어 용
제조 능력
제조 능력
라인 명 라인 수 생산 능력 운영 형태
림-조립 라인 Rim &Ass'y Line 2개 라인 400 만개/년 2 교대
도장 라인
(전착-상도)
Painting Line ED & Spray 1개 라인 564 만개/년 2 교대
디스크 라인
(프레스)
Disc Line(Press) 3개 라인
(2개 협력사)
570 만개/년 2 교대
품질보증 시험설비 현황

휠 내구성능 검증

Bending Moment Fatigue Test 동적 선회 피로시험기
Radial Fatigue Test 동적 반경 피로시험기
Welding  Strength Test 전단력 시험기

시험 방법

가) 차량조건 : 차량의 코너링 주행조건

나) 시험 방법
① Load-bar에 휠 체결
② Load-bar 회전(차량구동조건)
③ Load-bar에 하중부여(코너링 조건)

다) 합격기준 : 20만회 이상에서 피로크랙 발생 없을 것

가) 차량조건 : 차량의 직진 주행조건

나) 시험 방법
① 드럼회전
② 휠 & 타이어에 하중부여 (직진 주행조건)

다) 합격기준 : 200만회 이상에서 피로크랙 발생 없을 것

가) 시험내용 : MAG 용접 부 강도 검증

나) 시험규격 : ES 52910-01

다) 시험방법 : RIM 고정 후 DISC 패드 면에 하중 부여

라) 합격조건 : 33 ton 에서 용접 부 크랙 없을 것

휠 도장 품질 검증

Salt Spray Fog Test 내염수 분무시험기
Resistance Engine Oil Test 내유 시험기
Resistance Water Test 내수 시험기

시험 방법

가) 시험내용 : 도장 도막 방청성능 보증

나) 시험규격 : MS 630-01(FPO-6H)

다) 시험방법 : 크로스커팅(3mm)후 5% 염수를 분무

라) 합격조건 : 720HR후 커팅 부 편 측3mm이외 부식 및 도막박리 상태검사

마) 완제품 시험

가) 시험내용 : 도장 도막 방청성능 보증

나) 시험규격 : MS 630-01(FPO-6H)

다) 시험방법 : 엔진오일에 침적시킴

라) 합격조건 : 16HR후 부풂, 변색 등 없을 것

마) 도장 시편 시험

가) 시험내용 : 도장 도막 방청성능 보증

나) 시험규격 : MS 630-01(FPO-6H)

다) 시험방법 : 40℃ 물에 침적시킴

라) 합격조건 : 720HR후 부풂, 변색 등 없을 것

마) 완제품 시험
